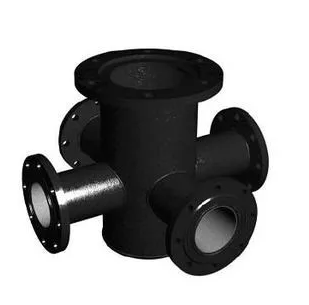

Крест фланцевый с пожарной подставкой ППКФ (подставка пожарная крест ППКФ) — это фасонная чать трубопровода, используемая в качестве основания для установки пожарного гидранта. Крестовая фланцевая подставка монтируется в местах пересечения водопроводов. Служит переходом на другие диаметры. Крест фланцевый с пожарной подставкой ППКФ оснащен четырьмя выходами на трубопровод. Диаметр патрубков (выходов) соответствует диаметру трубопровода и варьируется от 50 до 500мм. Подставки расчитаны на рабочее давление воды 1,0МПа и 1,6 МПа.

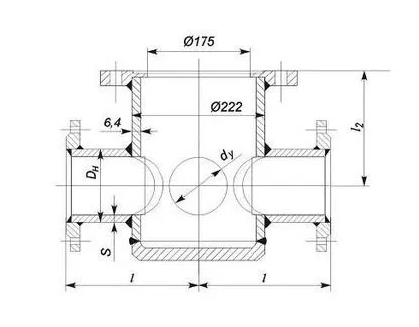

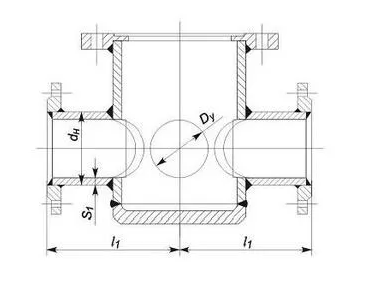

| Условный проход |
Размеры, мм |
Масса, кг | |||
| Ствола Dy | Отростка dy |
L |
L1 |
L2 |
|
| 100 | 100 | 200 | 200 | 225 | 58,9 |
| 150 | 100 | 250 | 200 | 250 | 67,4 |
| 150 | 250 | 250 | 250 | 75,2 | |
| 200 | 100 | 300 | 225 | 275 | 68,0 |
| 150 | 300 | 225 | 275 | 76,3 | |
| 200 | 300 | 300 | 275 | 86,8 | |
| 250 | 100 | 300 | 250 | 300 | 85,0 |
| 150 | 300 | 275 | 300 | 93,0 | |
| 200 | 300 | 300 | 300 | 99,2 | |
| 250 | 300 | 300 | 325 | 115,2 | |
| 300 | 100 | 300 | 275 | 325 | 93,3 |
| 150 | 300 | 275 | 325 | 102,1 | |
| 200 | 300 | 300 | 325 | 108 | |
| 250 | 300 | 300 | 325 | 120,4 | |
| 300 | 300 | 300 | 325 | 126,1 | |
