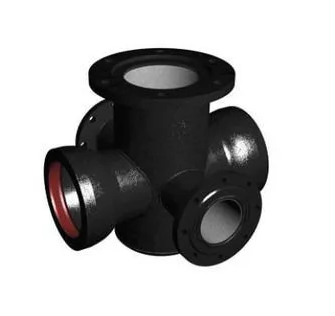

Крест раструб-фланец с пожарной подставкой ППКРФ (подставка пожарная крест ППКРФ) используется в качестве основания для установки на трубопроводе пожарного гидранта с четырьмя выходами на трубопровод: двумя соосно расположенными раструбными и двумя соосно расположенными фланцевыми. Раструбы на концах подставки присоединяют через уплотнительную манжету «Тайтон». Диаметр патрубков (выходов) соответствует диаметру трубопровода и варьируется от 50 до 500мм. Изготавливается из высокопрочного чугуна (ВЧШГ) с присоединительными размерами по ГОСТ 5525-88. Подставки предназначены для трубопровода с рабочим давлением воды 1,0МПа и 1,6 МПа.

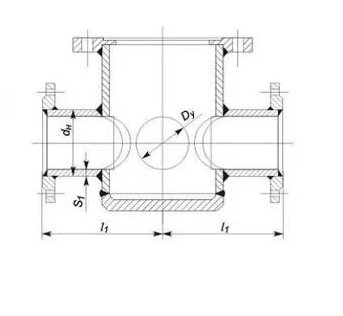

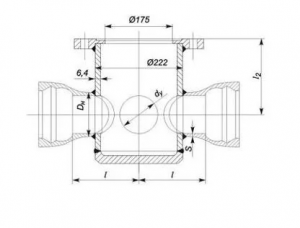

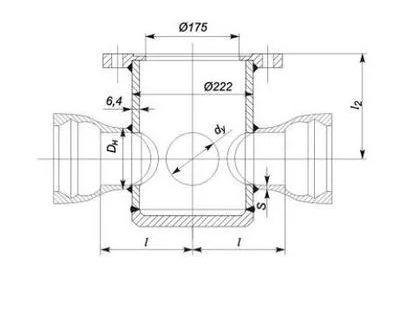

Условный проход |
Размеры, мм |
Масса, кг | |||
Ствола Dy | Отростка dy |
L |
L1 |
L2 |
|
100 | 100 | 200 | 200 | 225 | 50,8 |
150 | 100 | 250 | 200 | 250 | 60,2 |
150 | 250 | 250 | 250 | 68,5 | |
200 | 100 | 300 | 225 | 275 | 70,9 |
150 | 300 | 225 | 275 | 62,8 | |
200 | 300 | 300 | 275 | 89,6 | |
250 | 100 | 300 | 250 | 300 | 85,6 |
150 | 300 | 275 | 300 | 93,3 | |
200 | 300 | 300 | 300 | 99,9 | |
250 | 300 | 300 | 325 | 115,8 | |
300 | 100 | 300 | 275 | 325 | 102,0 |
150 | 300 | 275 | 325 | 109,6 | |
200 | 300 | 300 | 325 | 115,9 | |
250 | 300 | 300 | 325 | 128,3 | |
300 | 300 | 300 | 325 | 134,0 |
