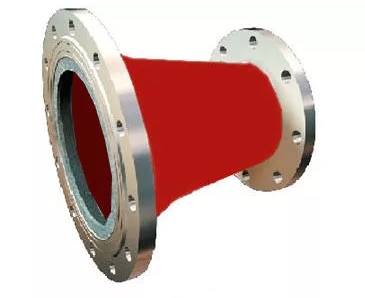

Переход фланцевый стальной ХФ Dу х dу

Переход фланцевый ХФ— соединительная деталь трубопровода, предназначенная для перехода с одного диаметра трубопровода на другой, способ присоединения — фланцевый.

Размеры, мм

Условный проход Обозначение размеров Условный проход
50 65 80 100 125 150 200 250
100 L 200 200 200
125 L 225 225 225 225
150 L 250 250 250 250 250
200 L 300 300 300 300 300
250 L 300 300 300 300 300
300 L 300 300 300 300 300 300

Вес , кг (не более)

Условный проход Условный проход
50 65 80 100 125 150 200 250
65 5,61
80 6,17 6,94
100 7,57 8,34 8,89
125 9,42 10,19 10,76 11,88
150 11,24 12,02 12,61 13,77 15,45
200 15,25 15,87 17,12 18,84 20,53
250 19,86 21,1 22,83 24,52 27,22
300 24,23 25,47 27,2 28,89 31,6 35,58
