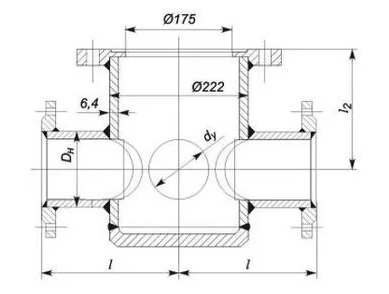

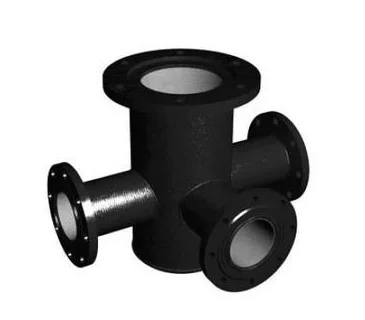

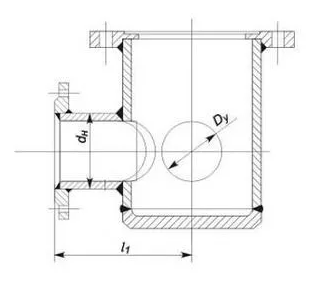

Тройник фланцевый с пожарной подставкой ППТФ (подставка пожарная тройник ППТФ) — это фасонная чать, которая используется в качестве основания для установки на трубопроводе пожарного гидранта с тремя выходами на трубопровод. Тройник фланцевый с пожарной подставкой ППТФ монтируется в местах пересечения водопроводов. Диаметр патрубков соответствует диаметру трубопровода и варьируется от 50 до 500мм. Подставки ППТФ предназначены для установки на трубопроводах с рабочим давлением воды 1,0МПа и 1,6 МПа.
Условный проход |
Размеры, мм |
Масса, кг | |||
Ствола Dy | Отростка dy |
L |
L1 |
L2 |
|
100 | 100 | 200 | 200 | 225 | 45,1 |
150 | 100 | 250 | 200 | 250 | 55,1 |
150 | 250 | 250 | 250 | 59,2 | |
200 | 100 | 300 | 225 | 275 | 62,2 |
150 | 300 | 225 | 275 | 66,4 | |
200 | 300 | 300 | 275 | 71,6 | |
250 | 100 | 300 | 250 | 300 | 79,2 |
150 | 300 | 275 | 300 | 83,2 | |
200 | 300 | 300 | 300 | 86,3 | |
250 | 300 | 300 | 325 | 94,3 | |
300 | 100 | 300 | 275 | 325 | 88,4 |
150 | 300 | 275 | 325 | 92,4 | |
200 | 300 | 300 | 325 | 95,4 | |
250 | 300 | 300 | 325 | 101,6 | |
300 | 300 | 300 | 325 | 104,4 |
