Тройник раструб-фланец с пожарной подставкой ППТРФ (подставка пожарная тройник ППТРФ) используется в качестве основания для установки на трубопроводе пожарного гидранта с тремя выходами на трубопровод: двумя соосно расположенными раструбными и одним фланцевым. Раструбы на концах подставки присоединяют через уплотнительную манжету «Тайтон». Изготавливается подставка пожарная ППТРФиз высокопрочного чугуна (ВЧШГ) с присоединительными размерами по ГОСТ 5525-88. Для изделий из ВЧШГ дополнительно может быть нанесено внутреннее цементно-песчаное покрытие (ЦПП) и наружнее цинковое покрытие. Диаметр патрубков соответствует диаметру трубопровода и варьируется от 50 до 500мм. Подставки предназначены для установки на трубопроводах с рабочим давлением воды 1,0МПа и 1,6 МПа.

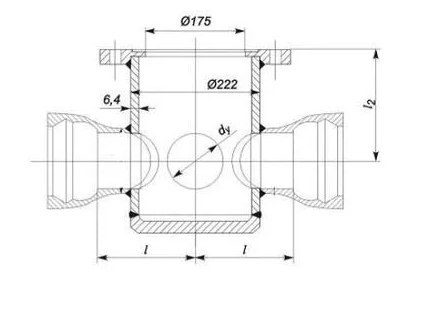

| Условный проход |
Размеры, мм |
Масса, кг | |||
| Ствола Dy | Отростка dy |
L |
L1 |
L2 |
|
| 100 | 100 | 200 | 200 | 225 | 45,7 |
| 150 | 100 | 250 | 200 | 250 | 54,4 |
| 150 | 250 | 250 | 250 | 58,5 | |
| 200 | 100 | 300 | 225 | 275 | 65,1 |
| 150 | 300 | 225 | 275 | 69,2 | |
| 200 | 300 | 300 | 275 | 74,4 | |
| 250 | 100 | 300 | 250 | 300 | 79,9 |
| 150 | 300 | 275 | 300 | 83,9 | |
| 200 | 300 | 300 | 300 | 87,0 | |
| 250 | 300 | 300 | 325 | 95,0 | |
| 300 | 100 | 300 | 275 | 325 | 96,4 |
| 150 | 300 | 275 | 325 | 100,3 | |
| 200 | 300 | 300 | 325 | 103,3 | |
| 250 | 300 | 300 | 325 | 109,5 | |
| 300 | 300 | 300 | 325 | 112,3 | |
