Заглушка фланцевая (ЗФ) устанавливается на концах магистральных трубопроводов, применяется для перекрытия неиспользуемых отверстий трубопровода, крепится при помощи болтов или шпилек. Отличается от фланцев отсутствием центрального отверстия. ООО «СД Групп» предлагает заглушки фланцевые чугунные Ру 10 следующих диаметров: 65, 80, 100, 150, 200, 250, 300 мм.

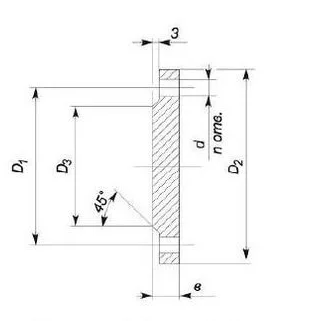

Условный проход Dу, мм | Размеры, мм |
Болты |
Масса, кг | |||
D1 |
D2 |
d |
Колич. | Диам. резьбы | ||
65 |
140 |
180 |
19 |
4 | М16 | 2,2 |
80 |
160 |
200 |
19 |
4 | М16 | 3,1 |
100 |
180 |
220 |
19 |
4 | М16 | 4,9 |
150 |
240 |
285 |
23 |
8 | М20 | 7,2 |
200 |
295 |
340 |
23 |
8 | М20 | 11 |
250 |
350 |
395 |
23 |
12 | М20 | 16,9 |
300 |
400 |
445 |
23 |
12 | М20 | 24 |
